Полное руководство по износостойким трубам: материалы, применение и преимущества

Введение в износостойкие трубы

Обзор износа трубопроводных систем

Износ трубопроводных систем — это прогрессирующий процесс, при котором поверхность материала разрушается из-за истирания, эрозии или коррозии. Когда такие частицы, как песок, минералы или жидкий раствор, движутся с высокой скоростью по трубам, они сталкиваются со стенками труб и вызывают повреждение поверхности. Со временем это непрерывное взаимодействие приводит к истончению материала трубы, потере механической прочности и потенциальной утечке или выходу из строя. Воздействие не ограничивается только физическим ущербом, но также включает снижение эффективности, повышение затрат на техническое обслуживание и перебои в производственных процессах. Износостойкие трубы призваны смягчить эти проблемы, обеспечивая повышенную устойчивость к абразивным и эрозионным воздействиям по сравнению с традиционными материалами труб. Эти специализированные трубы широко используются в таких отраслях, как горнодобывающая промышленность, энергетика, химическая обработка и транспортировка шлама, где постоянное воздействие абразивных частиц неизбежно.

Роль выбора материала

Выбор правильных материалов труб является одним из наиболее важных решений для инженеров и операторов предприятий. Материалы, не подходящие для рабочей среды, могут быстро портиться, что приводит к увеличению затрат на замену. Например, хотя трубы из ПЭВП хорошо справляются с агрессивными жидкостями, они могут не выдерживать воздействие высокотемпературных абразивных суспензий так же эффективно, как трубы с керамическим покрытием или трубы из закаленной стали. Аналогичным образом, стальные трубы подходят для применений, требующих ударопрочности, но требуют покрытия или футеровки, чтобы противостоять сильному истиранию. Важность выбора материала становится еще более значимой в тех случаях, когда одновременно происходит абразивное истирание и коррозия, например, в системах транспортировки навозной жижи. Понимая свойства различных износостойкие трубы , отрасли могут минимизировать время простоя и добиться более длительного срока службы.

Почему Износостойкие трубы Необходимы для эффективности

В промышленных системах эксплуатационная эффективность тесно связана с надежностью трубопроводных сетей. Частые неисправности труб нарушают производство, увеличивают затраты на ремонт и создают проблемы с безопасностью. Износостойкие трубы представляют собой практичное решение, увеличивая интервалы технического обслуживания и снижая требования к техническому обслуживанию. Их способность противостоять истиранию, эрозии и ударам гарантирует, что критические процессы, такие как транспортировка шлама, нефтепереработка или химическое производство, продолжаются без ненужных перерывов. Например, трубы с керамической футеровкой демонстрируют превосходную стойкость к истиранию, а трубы с базальтовой футеровкой обладают высокой твердостью и гладкой внутренней поверхностью, что снижает потери на трение. Использование устойчивых к истиранию труб направлено не только на продление срока службы труб, но и на поддержание эффективности системы, снижение энергопотребления и достижение экологических целей за счет минимизации отходов материалов.

Механизмы износа трубопроводных систем

Износ труб происходит из-за нескольких механизмов, которые взаимодействуют в зависимости от свойств жидкости, скорости и материалов труб. Истирание – это распространенный механизм, при котором твердые частицы трутся о поверхность трубы, постепенно удаляя материал. Эрозия возникает, когда скорость жидкости ускоряет воздействие частиц, вызывая локальную потерю материала. Коррозия сочетает в себе химические реакции с механическим износом, что приводит к более быстрому разрушению. Ударный износ часто наблюдается в местах, где суспензия меняет направление, например, на изгибах и коленях, где частицы ударяются о поверхность под большими углами. Понимание этих механизмов помогает инженерам разрабатывать износостойкие решения, специально предназначенные для решения задач каждого применения.

Общие механизмы износа труб

Механизм износа	Описание	Типичное смягчение последствий
Истирание	Твердые частицы скользят по стенкам трубы	Трубы с керамической футеровкой, трубы из закаленной стали.
Эрозия	Удары высокоскоростных частиц	Трубы с базальтовой футеровкой, покрытия для труб
Коррозия	Химические реакции, разрушающие материал труб	Трубы ПНД, эпоксидные покрытия
Воздействие	Внезапные столкновения на поворотах или перекрестках	Закаленная сталь, полиуретановые вкладыши.

Виды износостойких труб

Износостойкие трубы бывают различных типов, каждый из которых предназначен для конкретных промышленных условий. Трубы с керамической футеровкой очень эффективны в средах с преобладанием абразивного износа, например, при транспортировке полезных ископаемых или угольного шлама. Трубы с базальтовым покрытием сочетают в себе твердость и гладкую поверхность, обеспечивая устойчивость к истиранию и эрозии. Трубы из закаленной стали обычно используются там, где ударопрочность имеет решающее значение, например, в системах высокого давления. Трубы из ПЭВП представляют собой легкий и устойчивый к коррозии вариант для более низких температур и химических сред. Кроме того, покрытия труб, такие как эпоксидные, полиуретановые и карбидные слои, обеспечивают дополнительную защиту стальным трубам, продлевая их срок службы.

Виды износостойких труб and Applications

Тип трубы	Ключевая особенность	Пример применения
Трубы с керамической облицовкой	Высокая стойкость к истиранию	Шламопроводы для горнодобывающей промышленности
ПНД трубы	Коррозия resistance, lightweight	Химический транспорт
Стальные трубы с покрытиями	Баланс прочности и защиты от износа	Нефте- и газопроводы
Трубы из закаленной стали	Воздействие resistance	Электростанции, абразивный транспорт
Трубы футерованные базальтом	Твердость и плавный поток	Системы удаления золы

Приложения в разных отраслях

Износостойкие трубы играют жизненно важную роль во многих отраслях промышленности. В горнодобывающей промышленности устойчивые к истиранию трубы необходимы для транспортировки суспензий, содержащих высокие концентрации абразивных минералов. В химической промышленности устойчивые к эрозии трубы с эпоксидным или полиуретановым покрытием предотвращают химическое воздействие при работе с агрессивными жидкостями. В пищевой промышленности и производстве напитков износостойкие трубы обеспечивают гигиеничное и эффективное обращение с продуктами, которые могут вызвать эрозию, например, с сахарными суспензиями. Нефтяная и газовая промышленность извлекает выгоду из закаленных стальных труб с защитным покрытием для защиты от абразивного песка и химической коррозии во время добычи. В фармацевтической отрасли даже в лабораторных центрифужных системах и небольших трубопроводах используются специальные материалы для труб, позволяющие свести к минимуму загрязнение и продлить срок службы системы.

Вопросы технического обслуживания и долговечности

Хотя износостойкие трубы обеспечивают увеличенный срок службы, они по-прежнему требуют регулярного обслуживания, проверки и мониторинга центрифуг для обеспечения надежности. Со временем даже самые прочные материалы, такие как керамика и базальт, могут постепенно изнашиваться из-за постоянного воздействия истирания и эрозии. Регулярный осмотр позволяет заранее обнаружить истончение стенок, трещины или ухудшение качества покрытия. Стратегии технического обслуживания включают замену сегментов труб в зонах повышенного износа, нанесение защитных покрытий или усиление изгибов дополнительными вкладышами. Профилактическое техническое обслуживание гарантирует, что износостойкие трубы сохранят свою роль в поддержании промышленной производительности и минимизации незапланированных простоев.

Стратегии обслуживания износостойких труб

Стратегия	Описание	Выгода
Регулярный осмотр	Плановый контроль толщины и состояния труб	Предотвращает внезапные сбои
Повторное нанесение покрытия	Замена изношенных покрытий, таких как эпоксидная смола или полиуретан.	Восстанавливает сопротивление
Вращение трубы	Вращающиеся трубы для балансировки износа	Продлевает срок службы
Замена сегмента	Замена изношенных секций вместо всей системы	Снижает затраты

Долгосрочные преимущества износостойких труб

Использование устойчивых к истиранию и эрозионностойких труб способствует долгосрочной экономии затрат и повышению надежности системы. Промышленность выигрывает от сокращения времени простоя, меньшего количества замен и меньших потерь энергии благодаря более гладким внутренним поверхностям. Экологические преимущества также заметны, поскольку долговечные материалы труб сокращают количество отходов и экономят ресурсы. Кроме того, выбирая подходящие материалы для труб, такие как керамические, полиэтиленовые трубы или трубы из закаленной стали, компании достигают устойчивой деятельности, соответствующей современным стандартам эффективности.

Будущие тенденции в технологии износостойких труб

Инновации в материалах для труб продолжают развиваться вместе с достижениями в области композитов, наноматериалов и интеллектуальных покрытий. Например, разрабатываются покрытия, армированные карбидом, обеспечивающие повышенную твердость при сохранении гибкости. Полиуретановые и эпоксидные составы совершенствуются, чтобы обеспечить лучшую химическую стойкость наряду с защитой от истирания. Гибридные конструкции, такие как сочетание прочности стали с керамическими или базальтовыми футеровками, набирают популярность в таких отраслях, как нефтегазовая и газовая, где важна многофакторная устойчивость. Эти разработки указывают на будущее, в котором износостойкие трубы станут еще более неотъемлемой частью эффективных и устойчивых промышленных операций.

Понимание механизмов износа

Введение в механизмы износа в трубопроводных системах

Износ является одной из наиболее распространенных проблем, влияющих на долговечность и производительность трубопроводных систем в таких отраслях, как горнодобывающая промышленность, химическая обработка, производство электроэнергии и транспортировка шлама. Износостойкие трубы, также называемые устойчивыми к истиранию или эрозионностойкими трубами, предназначены для борьбы с механическими и химическими воздействиями, которые постепенно разрушают обычные материалы труб. Когда абразивные частицы, агрессивные жидкости или высокоскоростные суспензии проходят по трубопроводам, возникающий в результате износ может привести к истончению стенок, утечкам и возможному выходу из строя. Поэтому понимание механизмов износа имеет важное значение для выбора подходящих материалов труб и обеспечения долгосрочной эксплуатационной надежности.

Изучение механизмов износа заключается не только в выявлении повреждений, но и в прогнозировании того, как различные материалы, такие как стальные трубы, трубы из полиэтилена высокой плотности, трубы с керамической футеровкой и трубы с базальтовой футеровкой, реагируют на различные условия. Анализируя природу истирания, эрозии, коррозии и ударов, инженеры могут разработать стратегии, позволяющие минимизировать повреждения и продлить срок службы трубопроводов.

Виды износа трубопроводных систем

Износ трубопроводных систем обычно делится на четыре основные категории: истирание, эрозия, коррозия и удар. Каждый из этих механизмов по-разному влияет на характеристики труб и требует определенных контрмер.

Истирание обычно вызывается скольжением или катанием твердых частиц по внутренней поверхности трубы, постепенно удаляя материал. Транспортировка шлама в таких отраслях, как горнодобывающая промышленность и дноуглубительные работы, является распространенным источником истирания, поэтому необходимы устойчивые к истиранию трубы.

Эрозия возникает, когда переносимые жидкостью частицы ударяются о стенку трубы под разными углами. В отличие от истирания, которое представляет собой скорее скользящее действие, эрозия включает в себя высокоскоростные удары частиц, которые приводят к локализованной потере материала. Это особенно важно в тех случаях, когда скорость жидкости и турбулентность высоки.

Коррозия – это химическая или электрохимическая реакция между материалом трубы и окружающей средой. Хотя коррозия не предполагает прямого взаимодействия частиц с поверхностью, она может ослабить стенки труб, делая их более восприимчивыми к другим формам износа. Стальные трубы особенно подвержены коррозии, если они не защищены такими покрытиями, как эпоксидная смола или полиуретан.

Ударный износ возникает в результате повторяющихся ударов крупных частиц или кусков о поверхность трубы. Это обычно наблюдается при перевалке сыпучих материалов или транспортировке суспензии с крупными частицами. Удар может быстро повредить даже закаленные стальные трубы, если не обеспечить правильный выбор материала.

Сравнение различных типов износа труб

Тип износа	Механизм	Распространенные причины	Подходящие контрмеры
Истирание	Скольжение или перекатывание частиц	Перевозка шлама, горнодобывающие работы	Трубы с керамической футеровкой, трубы из закаленной стали.
Эрозия	Удар высокоскоростных частиц	Турбулентный поток, резкие повороты	Трубы с базальтовой футеровкой, покрытия для труб
Коррозия	Химические/электрохимические реакции	Кислоты, соли, влага	Эпоксидные покрытия, трубы ПНД
Воздействие	Повторные удары крупных частиц	Перевалка сыпучих грузов, суспензии с камнями	Трубы из закаленной стали, ceramic inserts

Факторы, влияющие на скорость износа

Скорость износа труб зависит от нескольких взаимосвязанных факторов. К ним относятся скорость, размер частиц, угол удара и химическая среда. Скорость является одним из наиболее важных параметров. По мере увеличения скорости суспензии или газотвердых смесей кинетическая энергия частиц, ударяющихся о стенку трубы, также возрастает. Удвоение скорости может увеличить износ в несколько раз, что делает управление потоком важным фактором в износостойкой конструкции.

Размер частиц также играет важную роль. Мелкие частицы обычно вызывают более абразивный износ, поскольку они могут оставаться во взвешенном состоянии и постоянно тереться о поверхность трубы. С другой стороны, более крупные частицы с большей вероятностью могут нанести ударный ущерб.

Угол удара особенно важен при эрозии. Частицы, ударяющиеся под небольшими углами, часто вызывают износ, подобный абразивному, тогда как удары под перпендикулярными углами приводят к более глубоким изъязвлениям и локальным повреждениям. Вот почему изгибы и колена трубопроводных систем более подвержены эрозии.

Химическая среда влияет как на коррозию, так и на эрозию. Например, в кислых или щелочных растворах коррозия может ослабить поверхность трубы, что облегчит удаление материала абразивными или эрозионными силами. Для смягчения этих эффектов часто применяются такие покрытия, как полиуретановые, эпоксидные и карбидные покрытия.

Факторы, влияющие на скорость износа трубопроводных систем

Фактор	Влияние на скорость износа	Типичные соображения
Скорость	Более высокая скорость увеличивает износ в геометрической прогрессии.	Контроль потока, постепенные изгибы
Размер частиц	Более крупные частицы вызывают удар; более мелкие частицы вызывают истирание	Проверка материалов
Угол удара	Малый угол = истирание; Перпендикулярный угол = точечная эрозия	Расчет геометрии трубы
Химическая среда	Коррозионные среды ускоряют износ, ослабляя поверхности.	Защитные покрытия

Реакция материала на механизмы износа

Различные материалы труб по-разному реагируют на механизмы износа. Выбор подходящего материала трубы зависит от конкретного типа износа, ожидаемого в конкретной области применения.

Стальные трубы широко используются благодаря своей прочности, но они склонны к истиранию и коррозии. Трубы из закаленной стали обладают большей устойчивостью к истиранию и ударам, но при этом требуют покрытия для защиты от химической среды.

Трубы из полиэтилена высокой плотности легкие и обладают высокой устойчивостью к коррозии, что делает их пригодными для транспортировки агрессивных химикатов или суспензий. Однако они могут плохо работать в условиях сильных ударов или очень абразивных условий из-за более низкой твердости по сравнению со сталью.

Трубы с керамическим покрытием обеспечивают превосходную стойкость к истиранию, что делает их идеальными для транспортировки суспензий, в которых преобладают мелкие частицы. Керамическая футеровка защищает стальную основную трубу от износа, значительно продлевая срок ее службы.

Трубы с базальтовой футеровкой, изготовленные из натуральной вулканической породы, обладают высокой устойчивостью к эрозии и истиранию. Они особенно эффективны при высокоскоростной транспортировке навозной жижи и в средах с ударами под острыми углами.

Покрытия труб, такие как полиуретановые, эпоксидные или карбидные слои, также играют жизненно важную роль. Они действуют как защитные барьеры, уменьшающие прямой контакт абразивных частиц со стенкой трубы, тем самым замедляя процесс износа.

Реакция материалов труб на различные механизмы износа

Материал трубы	Истирание Resistance	Эрозия Resistance	Коррозия Resistance	Воздействие Resistance
Стальные трубы	Умеренный	Умеренный	Низкий	Высокий
Закаленные стальные трубы	Высокий	Высокий	Низкий	Высокий
ПНД трубы	Низкий	Умеренный	Высокий	Низкий
Керамические трубы с футеровкой	Очень высокий	Высокий	Высокий	Умеренный
Базальтовые трубы	Высокий	Очень высокий	Умеренный	Умеренный

Инженерные подходы к снижению износа

Понимание механизмов износа позволяет инженерам проектировать более надежные системы трубопроводов, сочетая выбор материалов со структурными модификациями. Например, использование постепенных изгибов вместо острых колен уменьшает угол падения частиц, снижая скорость эрозии. Аналогичным образом, нанесение внутренних покрытий может одновременно уменьшить как истирание, так и коррозию.

Системы транспортировки навоза часто используют комбинацию устойчивых к истиранию труб и защитных покрытий, чтобы сбалансировать стоимость и производительность. В химической промышленности, где коррозия является основной проблемой, предпочтение отдается трубам из полиэтилена высокой плотности или стальным трубам с эпоксидным покрытием. В горнодобывающих предприятиях часто используются трубы с керамической футеровкой или трубы с базальтовой футеровкой, чтобы противостоять сильному истиранию и эрозии из-за минеральных шламов.

Стратегия технического обслуживания также зависит от износа механизмов. Регулярные проверки, контроль толщины стенок и своевременное нанесение покрытий на трубы гарантируют, что износ не приведет к неожиданным отказам. Методы, подобные центрифугированию, иногда используются в лабораторных испытаниях для моделирования шламовой эрозии и прогнозирования того, как различные материалы труб ведут себя в контролируемых условиях.

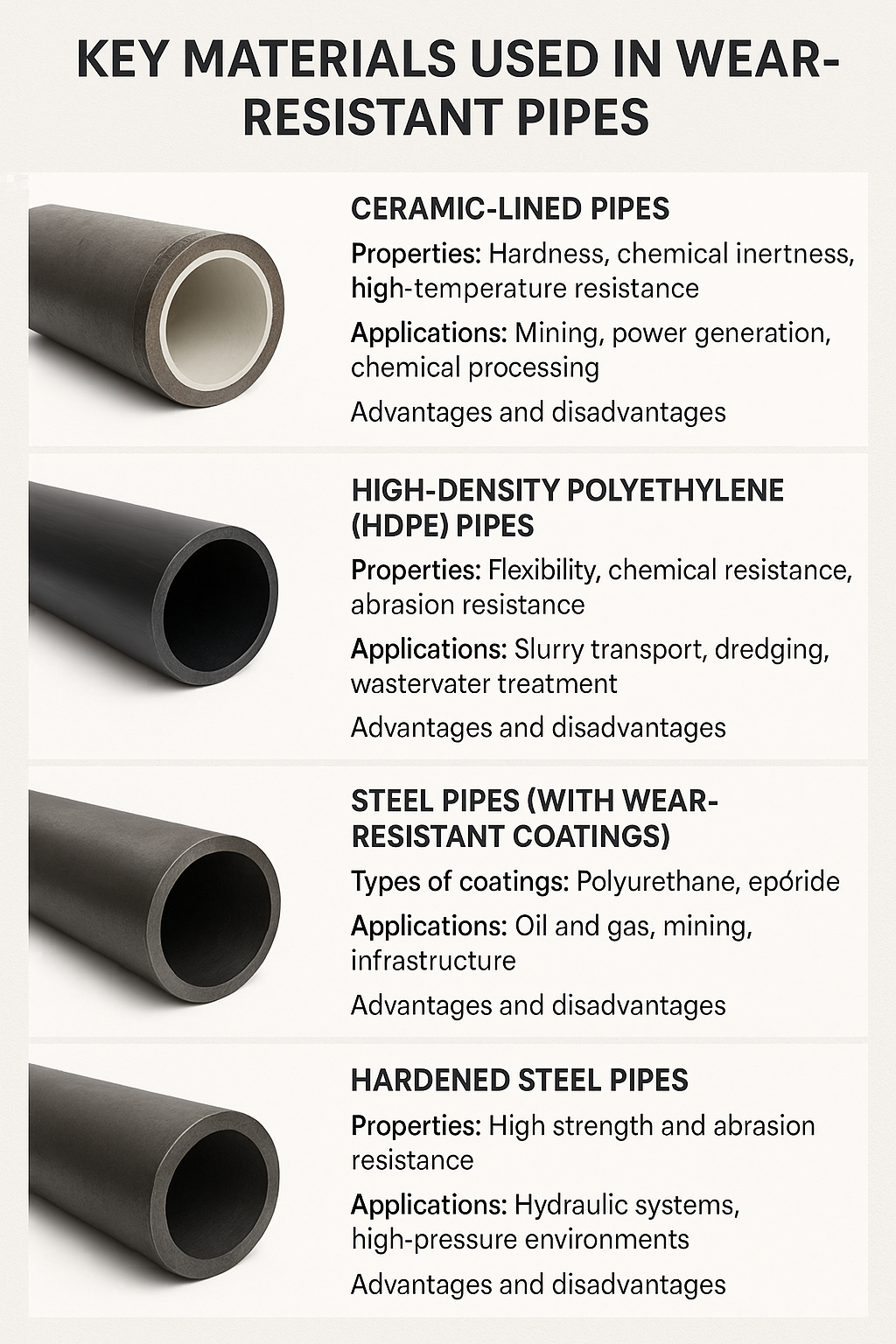

Ключевые материалы, используемые в износостойких трубах

Введение в материалы для изготовления износостойких труб

Износостойкие трубы являются важными компонентами в отраслях, работающих с абразивными или эрозионными средами, таких как горнодобывающая промышленность, энергетика, дноуглубительные работы, нефтегазовая и химическая обработка. Эти трубы специально разработаны для защиты от повреждений, вызванных истиранием, эрозией, коррозией и ударами, обеспечивая долгосрочную эксплуатационную эффективность и сокращая время простоев. Для достижения этой цели используются различные материалы и конструкции труб, в том числе трубы с керамической футеровкой, трубы из полиэтилена высокой плотности, стальные трубы со специальным покрытием, трубы из закаленной стали и трубы с базальтовой футеровкой. Каждый из этих материалов обладает уникальными свойствами, которые влияют на его работу в различных промышленных условиях, и их выбор зависит от таких факторов, как требования к транспортировке суспензии, химическая среда, температура и ожидаемая скорость износа.

Керамические трубы

Трубы с керамической облицовкой известны своей чрезвычайной твердостью, химической инертностью и устойчивостью к высоким температурам. Обычно они состоят из внешней трубы из стали или сплава с внутренней облицовкой из керамических плиток или слоев, соединенных с помощью современных клеев или методов сварки. Керамический материал обеспечивает стойкость к истиранию, а внешняя оболочка обеспечивает механическую прочность и структурную стабильность.

Трубы с керамической футеровкой применяются в горнодобывающих предприятиях, где транспортируются абразивные суспензии, на электростанциях, работающих с летучей золой, а также на предприятиях химической переработки, где возникают как эрозия, так и химическая коррозия. Их преимущества включают длительный срок службы в абразивных условиях, отличную производительность в условиях высоких температур и меньшие затраты на техническое обслуживание. Однако к недостаткам относятся более высокие первоначальные затраты и потенциальная хрупкость при сильных ударных нагрузках.

Особенность	Керамические трубы с футеровкой
Свойства	Твердость, химическая инертность, жаростойкость.
Приложения	Горнодобывающая промышленность, энергетика, химическая переработка
Преимущества	Длительный срок службы, устойчивость к истиранию, сокращение затрат на техническое обслуживание.
Недостатки	Высокий cost, brittle under impact

Трубы из полиэтилена высокой плотности (ПНД)

Трубы ПНД широко используются в отраслях, где требуются гибкость, химическая стойкость и умеренная стойкость к истиранию. В отличие от труб с керамической облицовкой, трубы ПНД легкие и их проще устанавливать. Они устойчивы ко многим химикатам и могут работать в средах, где коррозия агрессивных жидкостей может привести к разрушению металлических труб.

При транспортировке шлама, дноуглубительных работах и ​​очистке сточных вод трубы из ПЭВП обладают такими преимуществами, как устойчивость к окалине, гладкие внутренние поверхности, которые уменьшают потери давления, и адаптируемость к суровым внешним условиям. К их преимуществам относятся малый вес, гибкость и простота в обращении. Недостатками являются более низкая механическая прочность по сравнению со стальными трубами и ограничения при использовании при высоких температурах.

Особенность	ПНД трубы
Свойства	Гибкость, химическая стойкость, стойкость к истиранию.
Приложения	Перевозка шлама, дноуглубительные работы, очистка сточных вод
Преимущества	Легкий вес, простота установки, устойчивость к коррозии
Недостатки	Ограниченная прочность, не подходит для высоких температур.

Стальные трубы с износостойким покрытием

Стальные трубы с износостойким покрытием сочетают в себе конструкционную прочность стали с защитными свойствами таких покрытий, как полиуретан, эпоксидная смола или карбид. Эти покрытия создают барьер между суспензией и стальной поверхностью, уменьшая истирание, эрозию и коррозию.

Полиуретановые покрытия обеспечивают гибкость и хорошую стойкость к истиранию. Эпоксидные покрытия обладают химической стойкостью и подходят для сред с агрессивными химическими веществами. С другой стороны, карбидные покрытия применяются там, где необходима исключительная стойкость к истиранию. Приложения включают в себя нефте- и газопроводы, трубопроводы для горнодобывающих шламов и инфраструктурные проекты, требующие надежных транспортных систем.

К их преимуществам относятся баланс между прочностью и защитными характеристиками, универсальность в различных средах и экономичность по сравнению с трубами, футерованными керамикой или базальтом. Недостатки включают необходимость периодических проверок покрытия, потенциальную деградацию покрытия и проблемы с ремонтом в удаленных условиях.

Тип покрытия	Свойства	Приложения
Полиуретан	Гибкий, устойчивый к истиранию	Транспортировка горного шлама
Эпоксидная смола	Химическая стойкость	Трубопроводы химической промышленности
Карбид	Экстремальная твердость	Нефть и газ, высокоабразивные процессы

Закаленные стальные трубы

Трубы из закаленной стали производятся путем термической обработки или легирования, которые повышают их твердость и стойкость к истиранию. В отличие от стальных труб с покрытием, износостойкость труб из закаленной стали присуща самому материалу, что снижает зависимость от внешнего покрытия.

Они широко используются в гидравлических системах, средах с высоким давлением и в отраслях, где решающее значение имеют абразивный износ и прочность конструкции. Их свойства включают высокую прочность, устойчивость к деформации при ударе и пригодность для сред, связанных как с истиранием, так и с давлением.

К преимуществам труб из закаленной стали относятся долговечность в тяжелых условиях работы, способность выдерживать нагрузки высокого давления, меньшая скорость износа по сравнению с обычными стальными трубами. Однако к недостаткам относятся более высокие производственные затраты, подверженность коррозии без защитных покрытий и больший вес по сравнению с альтернативами на основе полимеров.

Особенность	Закаленные стальные трубы
Свойства	Высокий strength, abrasion resistance
Приложения	Гидравлические системы, трубопроводы высокого давления
Преимущества	Прочный, ударопрочный, долговечный
Недостатки	Коррозия risk, heavy weight, costly

Базальтовые трубы

Трубы с базальтовой футеровкой изготавливаются путем футеровки стальных или других конструкционных труб базальтовым материалом, вулканической породой, известной своей чрезвычайной твердостью и превосходной стойкостью к истиранию. Базальт имеет свойства, аналогичные керамике, но предлагает уникальный баланс прочности и износостойкости.

Эти трубы часто используются в горнодобывающей промышленности, на цементных заводах и в других тяжелых промышленных условиях, где по трубопроводам транспортируется абразивный раствор. Они особенно эффективны в условиях сильного износа и обеспечивают длительный срок службы при минимальном обслуживании.

К преимуществам базальтовых труб относятся устойчивость к абразивному износу, пригодность для работы в высокотемпературных средах, долговечность при длительной эксплуатации. К недостаткам относятся ограниченная ударопрочность по сравнению со сталью, а также проблемы при производстве и установке.

Особенность	Базальтовые трубы
Свойства	Экстремальная твердость, abrasion resistance
Приложения	Горнодобывающая промышленность, цементные заводы, быстроизнашивающиеся отрасли промышленности
Преимущества	Длительный срок службы, возможность работы при высоких температурах.
Недостатки	Хрупкость, сложность установки

Сравнительный анализ основных материалов труб

Выбор материалов труб во многом зависит от типа механизма износа, условий эксплуатации и стоимости. Трубы с керамической футеровкой обладают высокой стойкостью к истиранию, но являются хрупкими, трубы из ПЭВП обеспечивают легкую гибкость, но имеют ограничения по прочности, стальные трубы с покрытиями обеспечивают баланс, но требуют ухода, трубы из закаленной стали обеспечивают структурную прочность, но подвержены риску коррозии, а трубы с базальтовой футеровкой превосходны в средах с высоким абразивным износом, но являются хрупкими.

Материал	Истирание Resistance	Коррозия Resistance	Температурные возможности	Сила	Гибкость
Керамические трубы с футеровкой	Высокий	Высокий	Высокий	Умеренный	Низкий
ПНД трубы	Умеренный	Высокий	Низкий	Низкий	Высокий
Стальные трубы with Coatings	Умеренный to High	Зависит от покрытия	Умеренный	Высокий	Умеренный
Закаленные стальные трубы	Высокий	Низкий (unless coated)	Высокий	Очень высокий	Низкий
Базальтовые трубы	Очень высокий	Умеренный	Высокий	Умеренный	Низкий

Применение износостойких труб в различных отраслях промышленности

Введение в промышленное применение

Износостойкие трубы необходимы в отраслях, работающих с абразивными, эрозионными или коррозийными материалами. Их конструкция и выбор материалов играют решающую роль в сокращении времени простоя, продлении срока службы трубопроводов и обеспечении эксплуатационной эффективности. К распространенным типам износостойких труб относятся трубы с керамической футеровкой, трубы из полиэтилена высокой плотности, стальные трубы с покрытиями, трубы из закаленной стали и трубы с базальтовой футеровкой. Каждая отрасль использует эти трубы в зависимости от характера транспортируемой среды, ожидаемых условий износа и эксплуатационных требований. Ключевые области применения охватывают горнодобывающую промышленность, производство электроэнергии, химическую переработку, добычу нефти и газа, очистку сточных вод и дноуглубительные работы.

Приложения для майнинга

В горнодобывающей промышленности износостойкие трубы в основном используются для транспортировки шлама, переработки хвостов и обработки абразивных минералов. Горнодобывающие шламы часто содержат большое количество твердых частиц, что делает критичными проблемы истирания и эрозии.

Трубы с керамической облицовкой часто используются из-за их твердости и устойчивости к истиранию и химической коррозии. Трубы из ПЭВП используются в некоторых сценариях транспортировки суспензий при более низком давлении из-за их гибкости и устойчивости к химическому воздействию. Стальные трубы с полиуретановым или карбидным покрытием обеспечивают дополнительную защиту там, где также требуется механическая прочность. Трубы из закаленной стали и базальтовой футеровки выбираются для тяжелых условий эксплуатации, в которых используются высокоабразивные материалы, такие как железная руда или бокситы. Правильный выбор материала обеспечивает непрерывную работу и сводит к минимуму затраты на техническое обслуживание в условиях частого износа трубопроводов.

Промышленность	Тип трубы	Приложение
Горное дело	Керамическая футеровка, ПНД, стальное покрытие, закаленная сталь, базальт	Транспортировка шлама, обращение с хвостами

Приложения для производства электроэнергии

Объекты электрогенерации, особенно угольные электростанции, сталкиваются со значительными проблемами износа и эрозии из-за транспортировки угля, золы и летучей золы. Износостойкие трубы используются для транспортировки этих материалов от хранилища к системам сжигания или утилизации.

Стальные трубы с эпоксидным или карбидным покрытием обычно используются для транспортировки угольных и зольных смесей, поскольку они сочетают в себе механическую прочность и устойчивость к истиранию. Трубы с керамической футеровкой также можно использовать в системах золоудаления, где необходима устойчивость к высоким температурам. Трубы из ПЭВП менее распространены в условиях высоких температур, но могут применяться во вспомогательных системах транспортировки низкотемпературного навоза. Используя износостойкие трубы, электростанции могут поддерживать стабильную работу, сокращая при этом время простоев, вызванное выходом из строя труб.

Промышленность	Тип трубы	Приложение
Производство электроэнергии	Стальное покрытие, керамическая облицовка	Перевалка угля, удаление золы

Применение химической обработки

Химические перерабатывающие предприятия работают с абразивными и коррозийными жидкостями, которые могут быстро разрушить стандартные трубопроводы. Износостойкие трубы в этом секторе выбираются не только по стойкости к истиранию, но и по химической совместимости.

Трубы из полиэтилена высокой плотности часто используются для транспортировки химических суспензий из-за их коррозионной стойкости. Трубы с керамической футеровкой обеспечивают защиту в случаях присутствия взвесей абразивных частиц, а стальные трубы с полиуретановым, эпоксидным или карбидным покрытием обеспечивают баланс между устойчивостью к истиранию и коррозии. Трубы из закаленной стали можно использовать в системах транспортировки химикатов под высоким давлением. Правильный выбор и монтаж износостойких труб помогают поддерживать эффективность технологического процесса, минимизировать утечки и обеспечить соблюдение норм безопасности.

Промышленность	Тип трубы	Приложение
Химическая обработка	HDPE, керамическая футеровка, стальное покрытие, закаленная сталь	Перенос коррозионно-активных жидкостей, абразивные среды

Применение в нефтегазовой отрасли

В нефтегазовой отрасли износостойкие трубы имеют решающее значение для защиты трубопроводов и борьбы с эрозией, особенно на участках, транспортирующих многофазные жидкости, содержащие песок, осадки или воду.

Стальные трубы с карбидным или полиуретановым покрытием часто используются для защиты от эрозии, вызванной высокоскоростными потоками. Трубы из закаленной стали также можно использовать в трубопроводах или стояках высокого давления. Трубы из ПЭВП находят применение в системах низкого давления или временных установках, обеспечивая устойчивость к коррозии и гибкость. Применение износостойких труб обеспечивает эксплуатационную безопасность, снижает частоту технического обслуживания и продлевает срок службы трубопроводов в средах, где эрозия может привести к дорогостоящим простоям или угрозе окружающей среде.

Промышленность	Тип трубы	Приложение
Нефть и газ	Стальное покрытие, закаленная сталь, HDPE	Защита трубопроводов, борьба с эрозией

Применение очистки сточных вод

На станциях очистки сточных вод используются абразивные шламы, химические добавки и потоки загрязненной воды, которые могут привести к разрушению стандартных труб. Износостойкие трубы широко используются для обработки шлама, линий дозирования химикатов и транспортировки песка или абразивных твердых веществ.

Трубы из полиэтилена высокой плотности широко используются из-за их коррозионной стойкости и способности работать с умеренно абразивными средами. Стальные трубы с эпоксидным или полиуретановым покрытием применяются там, где необходима механическая прочность. Трубы с керамической футеровкой могут использоваться в линиях транспортировки высокоабразивного шлама. Использование износостойких труб при очистке сточных вод сводит к минимуму риск протечек, снижает требования к техническому обслуживанию и обеспечивает бесперебойную работу установки.

Промышленность	Тип трубы	Приложение
Очистка сточных вод	HDPE, со стальным покрытием, с керамической облицовкой	Обработка осадка, дозирование химикатов

Применение дноуглубительных работ

Дноуглубительные работы предполагают транспортировку песка, ила и других абразивных материалов из водоемов. Износостойкие трубы необходимы для обеспечения непрерывной работы и предотвращения частой замены труб.

Трубы ПНД широко используются благодаря своей гибкости, легкому весу и устойчивости к коррозии в водной среде. Трубы с керамической футеровкой могут применяться при высокоабразивных дноуглубительных работах, а стальные трубы с карбидным или полиуретановым покрытием выбираются для дноуглубительных работ под высоким давлением. Трубы из закаленной стали выбирают там, где существенно механическое воздействие мусора. Правильный выбор труб повышает эффективность работы, сокращает время простоев и защищает оборудование от чрезмерного износа.

Промышленность	Тип трубы	Приложение
Дноуглубительные работы	HDPE, керамическая футеровка, стальное покрытие, закаленная сталь	Перевозка абразивных материалов

Сравнительный обзор по отраслям

В различных отраслях промышленности существуют специфические требования, диктующие выбор износостойких материалов для труб. В горнодобывающей промышленности и дноуглубительных работах приоритет отдается стойкости к истиранию и структурной прочности, в электроэнергетике особое внимание уделяется термической и абразивной стойкости, химическая обработка требует устойчивости к коррозии и истиранию, нефтегазовая промышленность требует контроля эрозии и обработки под высоким давлением, а при очистке сточных вод основное внимание уделяется химической стойкости и стойкости к истиранию. Совместное использование труб с керамической футеровкой, труб из полиэтилена высокой плотности, стальных труб, закаленной стали и базальтовых труб позволяет отраслям адаптировать решения для трубопроводов к своим конкретным эксплуатационным требованиям.

Промышленность	Основные механизмы износа	Рекомендуемые типы труб
Горное дело	Истирание, impact	Керамическая футеровка, стальное покрытие, закаленная сталь, базальт
Производство электроэнергии	Истирание, high temperature	Стальное покрытие, керамическая облицовка
Химическая обработка	Коррозия, abrasion	HDPE, керамическая футеровка, стальное покрытие
Нефть и газ	Эрозия, abrasion	Стальное покрытие, закаленная сталь, HDPE
Очистка сточных вод	Истирание, chemical	HDPE, со стальным покрытием, с керамической облицовкой
Дноуглубительные работы	Истирание, impact	HDPE, керамическая футеровка, стальное покрытие, закаленная сталь

Факторы, которые следует учитывать при выборе износостойких труб

Тип транспортируемого материала

Тип материала, который будет течь через износостойкие трубы, является основным фактором при выборе подходящего материала и конструкции трубы. Абразивные материалы, такие как песок, шлам, руда или уголь, могут значительно увеличить скорость износа, в то время как коррозионные химические вещества, такие как кислоты, щелочи или растворы солей, создают другой набор проблем.

Трубы с керамической футеровкой очень эффективны для транспортировки абразивных суспензий или порошков благодаря их чрезвычайной твердости и устойчивости к истиранию и химической коррозии. Трубы из ПЭВП обеспечивают химическую стойкость и умеренную стойкость к истиранию, что делает их пригодными для работы с агрессивными жидкостями или суспензиями с низкой абразивностью. Стальные трубы с износостойкими покрытиями, такими как полиуретан, эпоксидная смола или карбид, обычно выбираются для материалов, требующих как структурной прочности, так и стойкости к истиранию. Трубы из закаленной стали идеально подходят для тяжелых условий эксплуатации, а трубы с базальтовым покрытием подходят для высокоабразивных или эрозионных материалов в горнодобывающей и цементной промышленности. Понимание износа и химических характеристик транспортируемого материала имеет решающее значение для выбора трубы, которая сочетает в себе долговечность, безопасность и производительность.

Материал Type	Рекомендуемые типы труб	Ключевые соображения
Абразивная суспензия	Керамическая футеровка, базальтовая футеровка, закаленная сталь	Высокая стойкость к истиранию, minimal wear
Коррозионные жидкости	HDPE, керамическая футеровка, сталь с эпоксидным покрытием	Химическая стойкость, minimal corrosion
Высокий-impact solids	Закаленная сталь, стальное покрытие	Механическая прочность, ударопрочность

Рабочее давление и температура

Рабочее давление и температура играют решающую роль при выборе износостойких труб. Применения под высоким давлением требуют материалов, которые могут выдерживать внутренние напряжения без деформации, в то время как условия высокой температуры могут повлиять на химическую стабильность и структурную целостность.

Стальные трубы, особенно с износостойким покрытием или варианты из закаленной стали, обычно используются в системах высокого давления из-за их механической прочности. Трубы с керамической футеровкой подходят для высокотемпературных растворов и жидкостей, поскольку они сохраняют твердость и структурную стабильность при повышенных температурах. Трубы из ПЭВП имеют ограничения при более высоких температурах и обычно используются при умеренных температурах. Трубы с базальтовой футеровкой сохраняют устойчивость к эрозии при высоких температурах, что делает их пригодными для работы с горячими абразивными средами в промышленных процессах. Точная оценка давления и температурного режима гарантирует, что выбранная труба сохранит безопасную эксплуатацию и продлит срок службы.

Диапазон давления/температуры	Рекомендуемые типы труб	Преимущества
Высокий pressure	Закаленная сталь со стальным покрытием	Структурная целостность, ударопрочность
Высокий temperature	Керамическая облицовка, Базальтовая облицовка	Термическая стабильность, устойчивость к истиранию
Умеренный conditions	HDPE, сталь с эпоксидным покрытием	Гибкость, corrosion resistance

Химическая среда

Химическая среда, через которую труба транспортирует материал, является ключевым фактором, определяющим выбор материала. Некоторые химикаты могут разъедать металлические трубы, разрушать полимерные покрытия или вызывать реакции, сокращающие срок службы труб.

Трубы ПНД устойчивы к воздействию широкого спектра кислот, щелочей и солей, что делает их пригодными для использования в химически агрессивных средах. Трубы с керамической футеровкой обладают превосходной химической инертностью и идеально подходят для перекачивания кислотных или абразивных химических растворов. Стальные трубы с полиуретановым или эпоксидным покрытием обеспечивают комбинированную стойкость к истиранию и химическому воздействию для жидкостей, содержащих твердые частицы и умеренной химической агрессивности. Трубы с базальтовой футеровкой также сохраняют устойчивость к химически агрессивным жидкостям и при этом устойчивы к истиранию. Понимание химической совместимости материала труб с транспортируемым веществом имеет решающее значение для предотвращения утечек, коррозии и возможных простоев.

Химический тип	Рекомендуемые типы труб	Ключевые преимущества
Кислотная или щелочная	HDPE, керамическая облицовка	Химическая инертность, коррозионная стойкость
Абразивная химическая суспензия	Керамическая футеровка, стальное покрытие	Истирание resistance, chemical durability
Коррозионные твердые вещества	Базальтовая футеровка, закаленная сталь	Комбинированная защита от истирания и коррозии

Требования к установке

Условия установки могут существенно повлиять на выбор износостойкой трубы. К факторам относятся расположение трубопровода, ограничения по пространству, весу и простота сборки.

Трубы из полиэтилена высокой плотности легкие, гибкие и простые в установке, что делает их пригодными для сложных или ограниченных прокладок трубопроводов. Стальные трубы с покрытиями или закаленные стальные трубы требуют сварки или фланцевых соединений и предпочтительнее в стационарных установках, работающих под высоким давлением или в тяжелых условиях. Трубы с керамической и базальтовой футеровкой, будучи более жесткими и тяжелыми, обычно используются там, где высокая износостойкость перевешивает простоту монтажа. Конструкция трубы, тип соединения и метод установки должны быть совместимы с рабочей средой, чтобы обеспечить безопасность и надежность.

Тип установки	Рекомендуемые типы труб	Соображения
Замкнутое пространство	HDPE	Гибкость, light weight
Постоянное высокое давление	Закаленная сталь со стальным покрытием	Структурная прочность, возможность сварки
Высокий-wear areas	Керамическая облицовка, Базальтовая облицовка	Прочность, несущая структура

Бюджетные ограничения

Стоимость всегда является ключевым фактором при выборе износостойких труб. Первоначальная стоимость материалов, затраты на установку, а также ожидаемая частота обслуживания и замены — все это влияет на общую стоимость владения.

Трубы из ПЭВП, как правило, дешевле и обеспечивают долгосрочную экономию за счет сокращения затрат на техническое обслуживание при использовании химических веществ или с низким уровнем абразивного износа. Трубы с керамической и базальтовой футеровкой могут иметь более высокие первоначальные затраты, но обеспечивают долгосрочную экономию при использовании в условиях высокой абразивности за счет сокращения времени простоя и частоты замены. Стальные трубы с полиуретановым, эпоксидным или карбидным покрытием обеспечивают баланс между первоначальной стоимостью и износостойкостью. Трубы из закаленной стали, хотя и дорогие, подходят для применения в условиях сильных ударов или сильного истирания. Тщательная оценка затрат на материалы, срока службы и требований к техническому обслуживанию помогает отраслям оптимизировать инвестиции в износостойкие трубопроводы.

Уровень бюджета	Рекомендуемые типы труб	Соображения стоимости
Низкий to medium	HDPE	Низкий initial cost, moderate maintenance
От среднего до высокого	Сталь с покрытием	Сбалансированная стоимость и долговечность
Высокий	Керамическая футеровка, базальтовая футеровка, закаленная сталь	Длительная износостойкость, низкая частота замены.

Сравнительная сводка

Выбор подходящей износостойкой трубы требует учета множества факторов, включая тип материала, условия эксплуатации, химическую среду, требования к установке и бюджет. В таблице ниже обобщены ключевые рекомендации по этим факторам:

Фактор	Ключевые соображения	Рекомендуемые типы труб
Материал conveyed	Абразивный, коррозионный или ударопрочный	Керамическая футеровка, ПНД, стальное покрытие, закаленная сталь, базальт
Рабочее давление и температура	Высокий pressure, high temperature	Закаленная сталь со стальным покрытием, Ceramic Lined, Basalt Lined
Химическая среда	Кислотные, щелочные, абразивные	HDPE, керамическая футеровка, стальное покрытие, Basalt
Установка	Ограниченный, постоянный, для тяжелых условий эксплуатации	HDPE, стальное покрытие, закаленная сталь, керамическая футеровка, базальт
Бюджет	Низкий to high	HDPE, со стальным покрытием, с керамической облицовкой, Basalt, Hardened Steel
