Как неметаллический компенсатор реагирует на резкие скачки давления по сравнению с металлическими?

Неметаллический компенсатор реагирует на внезапные скачки давления в первую очередь за счет упругой деформации и поглощения энергии, что делает его значительно более щадящим, чем жесткие металлические соединения. Напротив, металлические компенсаторы имеют тенденцию передавать вызванное перенапряжением напряжение непосредственно в систему трубопроводов, увеличивая риск усталостного растрескивания и локального разрушения. В большинстве промышленных применений неметаллические компенсаторы демонстрируют превосходные характеристики демпфирования при кратковременных скачках давления, особенно в системах с низким и средним давлением.

Однако, хотя неметаллические конструкции превосходно поглощают удары, они, как правило, ограничены по максимальной выдержке давления по сравнению с армированными металлическими системами. Таким образом, выбор зависит от того, является ли снижение выбросов или сдерживание высокого давления основным требованием к проектированию.

Понимание внезапных скачков давления в трубопроводных системах

Внезапные скачки давления, часто называемые гидроударами или временными скачками, возникают при резком изменении скорости жидкости. Эти события могут привести к повышению давления на От 5 до 20 бар в течение миллисекунд , в зависимости от скорости потока и длины трубопровода. Такие быстрые изменения вызывают серьезные механические нагрузки на соединения и фитинги.

В системах, использующих неметаллические компенсационные сильфоны Гибкая конструкция позволяет частично поглощать эти динамические силы. Эластичность материала снижает передачу пиковых напряжений, эффективно сглаживая волну давления перед ее распространением по сети трубопроводов.

Напротив, жестким металлическим системам не хватает собственной демпфирующей способности, а это означает, что энергия перенапряжения почти полностью передается сварным швам, фланцам и прилегающим секциям трубопровода.

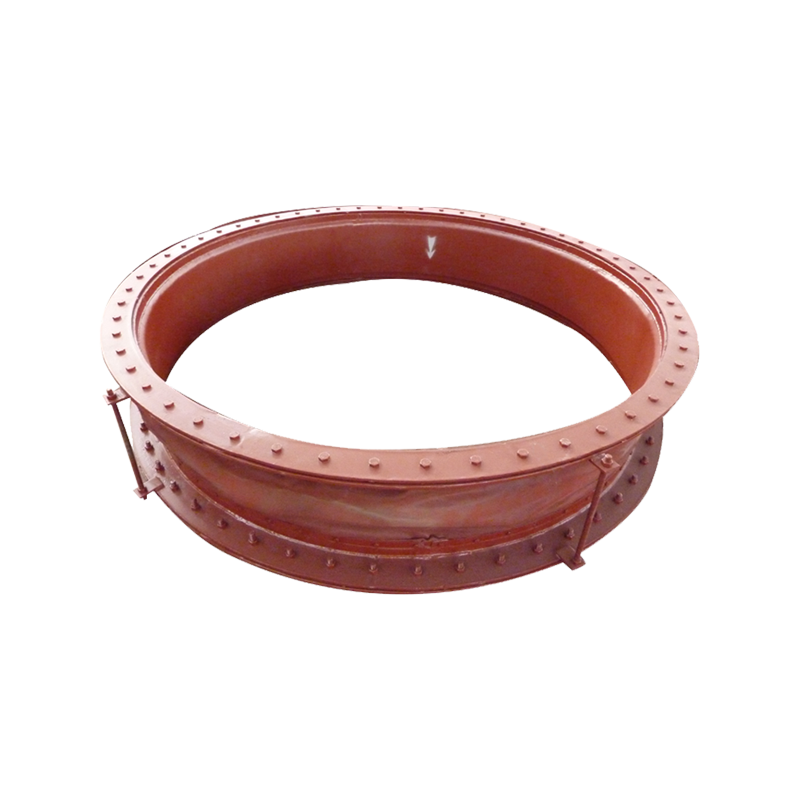

Неметаллический компенсатор

Реакция неметаллических компенсаторов

Неметаллический компенсатор реагирует на скачки давления посредством контролируемой деформации своих эластомерных или композитных слоев. Эта деформация снижает пиковое внутреннее напряжение за счет распределения нагрузки по большей площади поверхности.

Механизм поглощения энергии

layered structure of неметаллические компенсационные сильфоны позволяет им действовать как буферная зона. При возникновении скачка давления гибкое тело слегка расширяется, поглощая кинетическую энергию и уменьшая мгновенную передачу нагрузки до 30–60% в типичных системах низкого давления.

Деформация и восстановление

После того, как всплеск утихнет, сустав вернется к своей первоначальной форме. Это упругое восстановление имеет решающее значение для предотвращения остаточной деформации или усталостного повреждения. Циклическая гибкость неметаллические компенсаторы также помогает продлить срок службы в системах с частыми переходными процессами.

• Высокая гибкость снижает точки концентрации напряжений.
• Композитные слои гасят вибрацию и энергию скачков напряжения.
• Подходит для агрессивных и химически агрессивных сред.

Поведение металлических компенсаторов в условиях перенапряжения

Металлические компенсаторы представляют собой тонкостенные сильфонные конструкции, изготовленные из нержавеющей стали или сплавов. Несмотря на свою прочность и устойчивость к давлению, их способность поглощать внезапные скачки давления ограничена из-за низких демпфирующих характеристик материала.

Когда происходит скачок напряжения, металлические соединения имеют тенденцию испытывать быстрое циклическое напряжение. Со временем это может привести к усталостному растрескиванию, особенно если скачки давления превышают 10 бар неоднократно . В отличие от неметаллические компенсационные сильфоны , они существенно не уменьшают передаваемый стресс, а вместо этого перераспределяют его.

rigidity of metal structures makes them suitable for high-pressure containment but less ideal for systems with frequent hydraulic shocks.

Прямое сравнение: неметаллические и металлические компенсаторы

Рекомендации по проектированию защиты от перенапряжения

Выбор между Неметаллический компенсатор а металлический вариант требует оценки как условий давления, так и поведения динамической нагрузки. Инженеры часто отдают приоритет снижению выбросов в системах с частыми запусками насосов или закрытиями клапанов.

1. Оцените максимальное пиковое давление и частоту его возникновения.
2. Оцените совместимость с неметаллические компенсационные сильфоны свойства материала
3. Определить необходимый диапазон перемещения (осевое, боковое, угловое)
4. Учитывайте факторы окружающей среды, такие как коррозия и температура.

Во многих системах умеренного давления инженеры выбирают неметаллические компенсационные сильфоны особенно за их способность сокращать циклы технического обслуживания, вызванные повторяющимися скачками усталости.

Неметаллический компенсатор

Практическое применение и сценарии отказов

На очистных сооружениях, системах отопления, вентиляции и кондиционирования воздуха и трубопроводах химической обработки, Неметаллический компенсаторs обычно используются для одновременного управления вибрацией и колебаниями давления.

Типичный сценарий отказа металлических соединений возникает, когда повторяющиеся скачки напряжения вызывают микротрещины, которые со временем растут, что в конечном итоге приводит к утечке. Напротив, неметаллические компенсационные сильфоны обычно выходят из строя из-за постепенного износа, чрезмерного сжатия или старения материала, а не из-за внезапного разрушения.

Например, в системе, испытывающей ежедневные скачки давления в 8–12 бар, срок службы неметаллических конструкций может превышать 5–8 лет , тогда как металлические соединения могут потребовать проверки или замены в течение более короткого цикла технического обслуживания в зависимости от условий эксплуатации.
